Lint Free Anti Static Cleanroom Wipes For Semiconductors Silicon Wafer

반도체용 반 정적 청정실 지워프

  • 강조하다

    반 정적 청정실 지워

    ,

    반도체 실리콘 웨이퍼 청정실 지갑

    ,

    보풀이 없는 클린룸 물티슈

  • 색상
    흰색
  • 무게
    40g/m2
  • 크기
    12'' x 12" 9'' x 9" 맞춤형
  • 용법 산업
    고청정실, 전자 산업과 Ect
  • 포장
    300개/가방
  • 로고
    고객용 로고는 이용 가능합니다
  • 설명
    반도체 실리콘 웨이퍼용 안티 스태틱 클린룸 와이프

반도체용 반 정적 청정실 지워프

반도체용 반정적 청정실 지폐

매개 변수 세부 사항

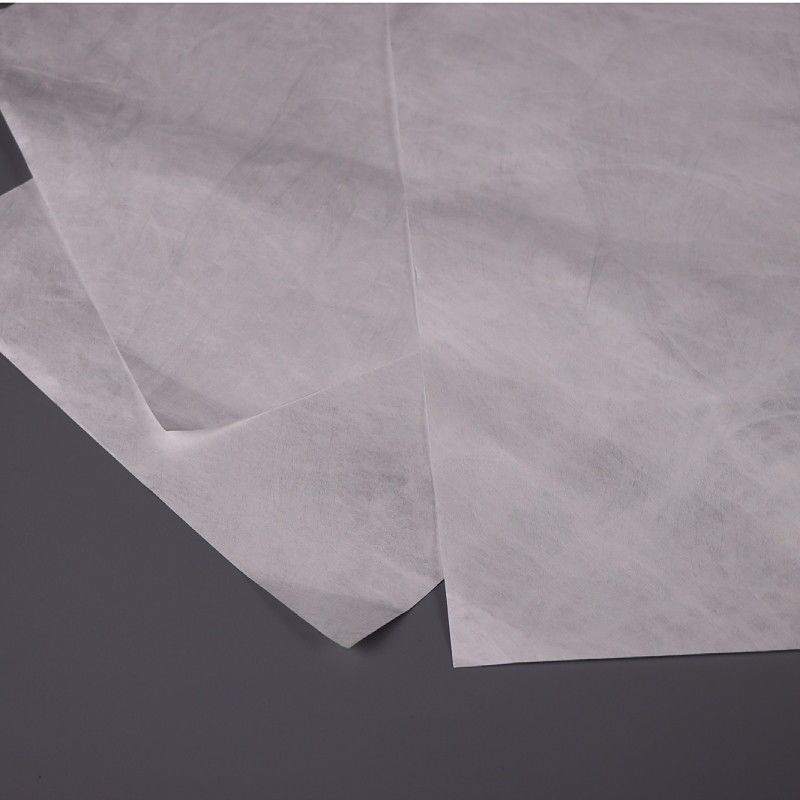

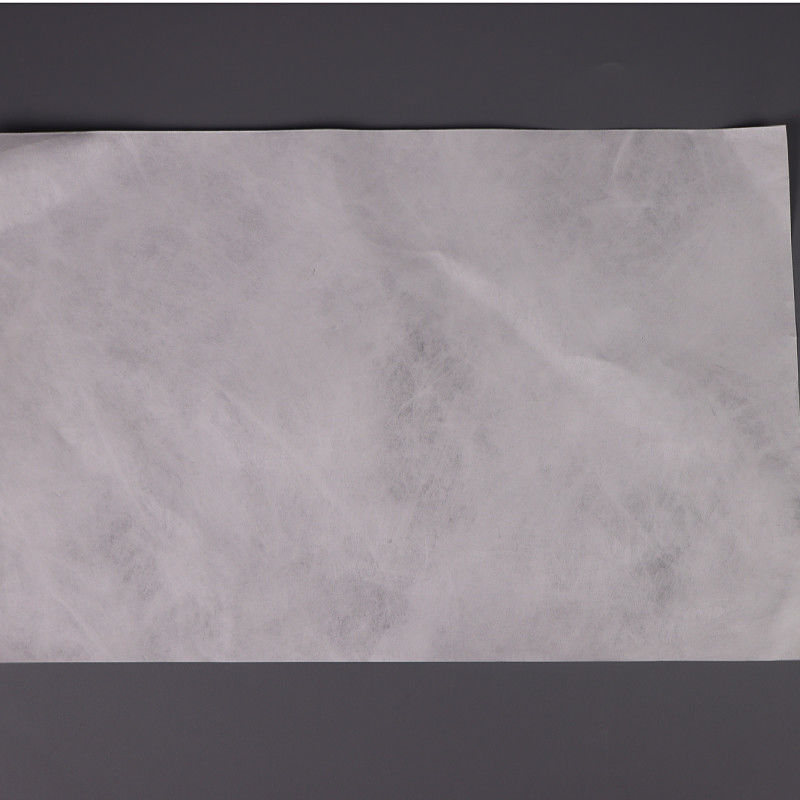

소재 40g 듀폰 종이 (Tyvek)
크기 50 x 50cm
포장 패키지 당 250 장, 상자 당 10 개
구성 고밀도 폴리에틸렌, 필라멘트로 톱니질하여 엽을 형성하기 위해 열 압축
촉각 과 외모 필름 보다 자연스러운 느낌, 부드러운 표면, 더 정확하게 접히고 종이 무게의 절반
유연성 강한 유연성, 20000번 이상 접을 수 있습니다. 방수성, 방수성
화학물질 저항성 대부분의 산, 알칼리, 소금, 용매 에 내성
항 정적 처리 가공 중에 정전기를 방지하기 위해 표면이 처리됩니다.
신청서 반도체 및 LCD 패널 산업을 포함한 다양한 산업에서 제품 포장용으로 널리 사용됩니다.

항 정적 성질:

지느러미 종이는 정적 전기를 분산시키기 위해 처리되며, 가공 및 저장 과정에서 민감한 웨이퍼 및 전자 부품을 손상시킬 수있는 정적 방출의 위험을 줄입니다.

화학 저항성:

이 지느러미에 사용되는 재료는 다양한 화학 물질에 내성이 있습니다.웨이퍼 품질에 영향을 줄 수있는 오염 물질을 분해하거나 방출하지 않고 다양한 청소 물질과 함께 사용할 수 있습니다..

부드럽고 가려지지 않는 성질:

이 지느러미는 부드럽고 가려지지 않는 재료로 만들어져 섬세한 표면을 긁거나 손상시키지 않고 부드럽게 청소합니다.청소 과정 내내 웨이퍼의 무결성을 유지하도록 보장합니다..
